Guide - Montera elcykeltrim från Badass

Trim från Badass monteras direkt på originalsensorn vid bakhjulet. Se video och bilder nedan på hur du går tillväga.

Monteringsvideo

Kika på videon ovan för att se hur ett trim från Badass fungerar och monteras.

Instruktionsbilder

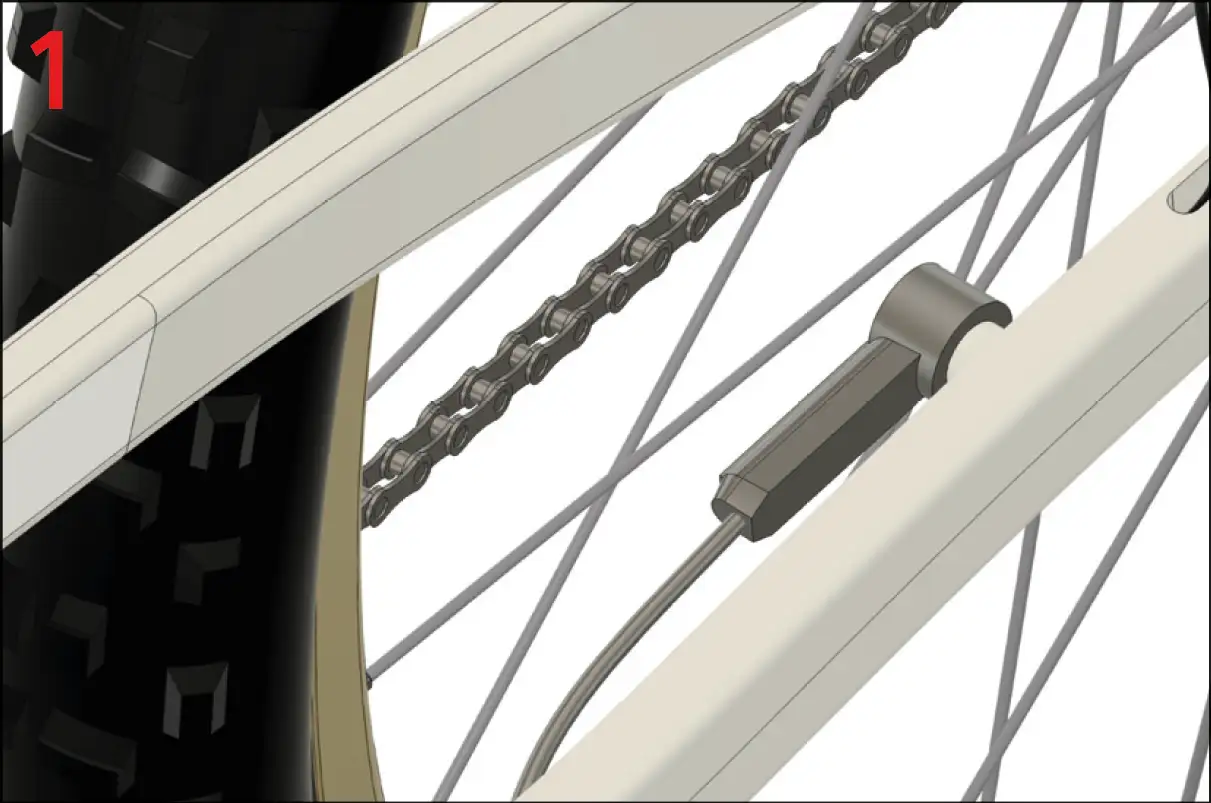

1. Första bilden visar originalsensorn innan trim monterats.

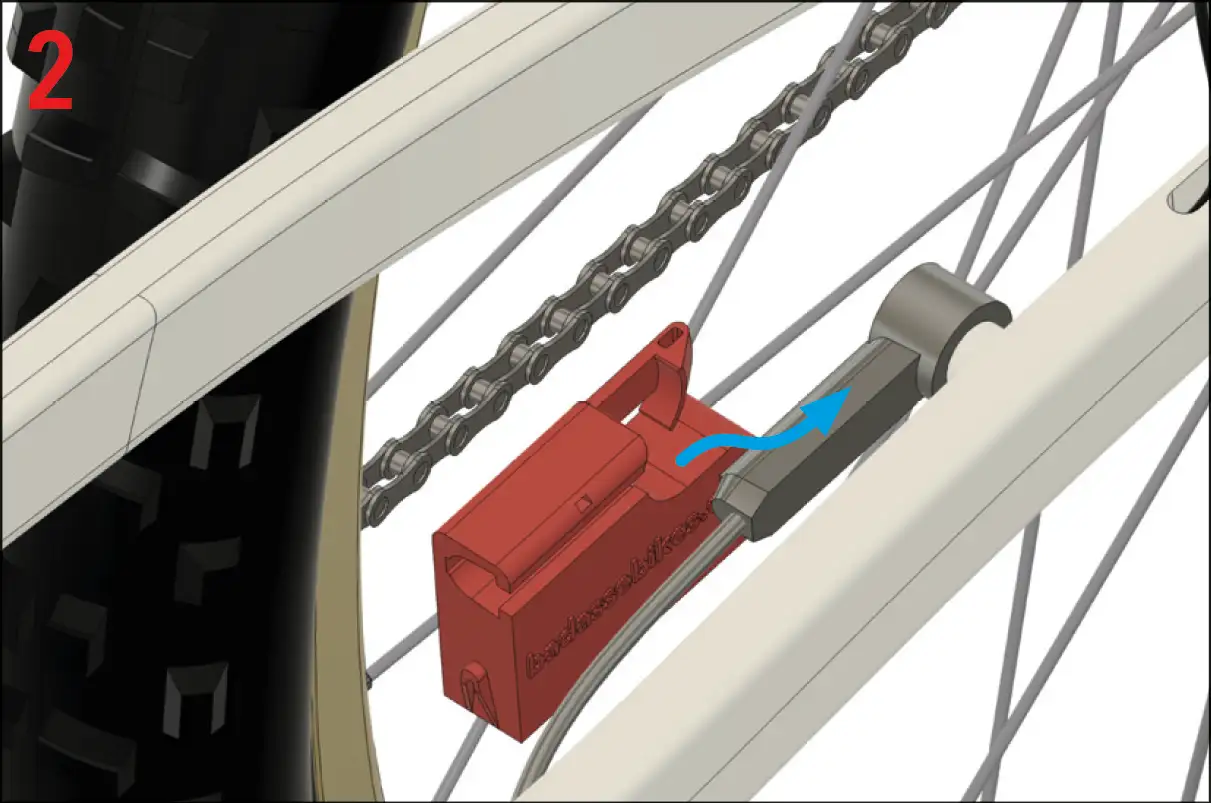

Bild 2 visar hur trimmet ska "träs" på sensorn.

OBS! kontrollera att det inte sitter ett dammskydd för skruven på sensorn som kan hindra trimmet från att "glida" på rätt.

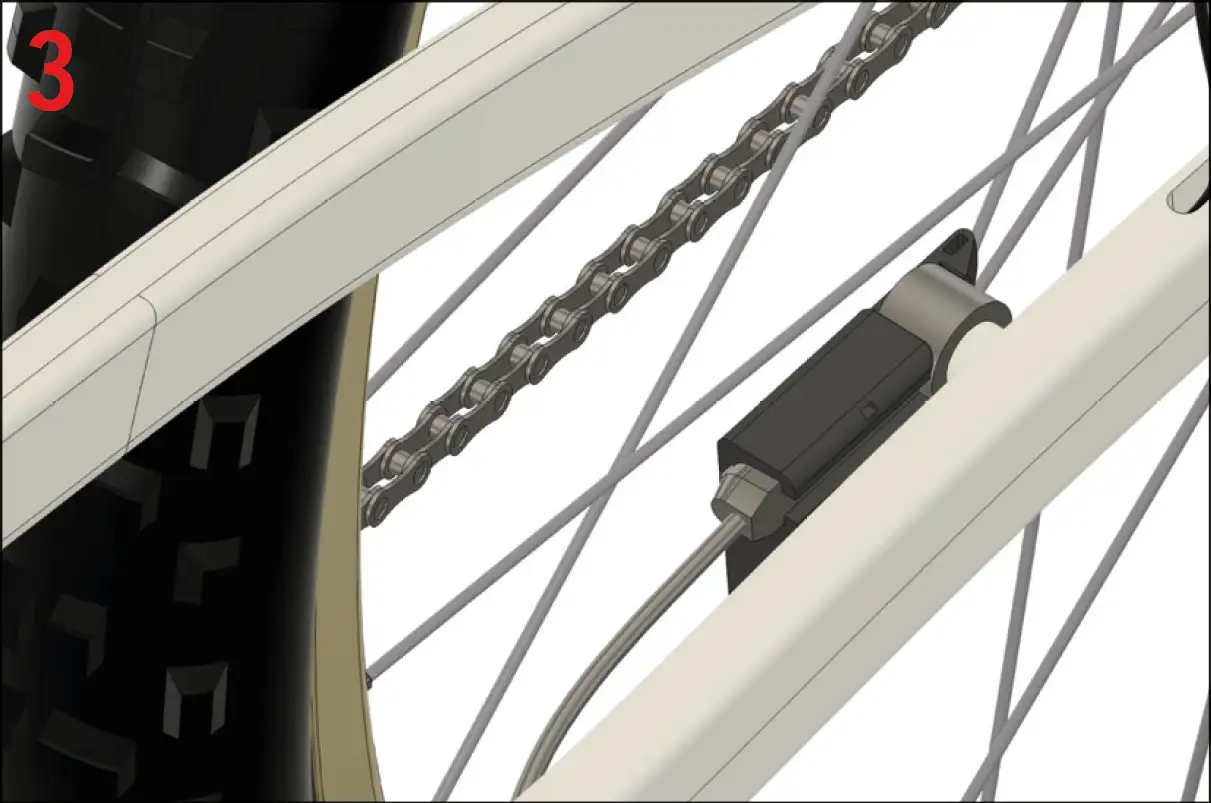

Bild 3. Trimmet sitter rätt monterat på sensorn.

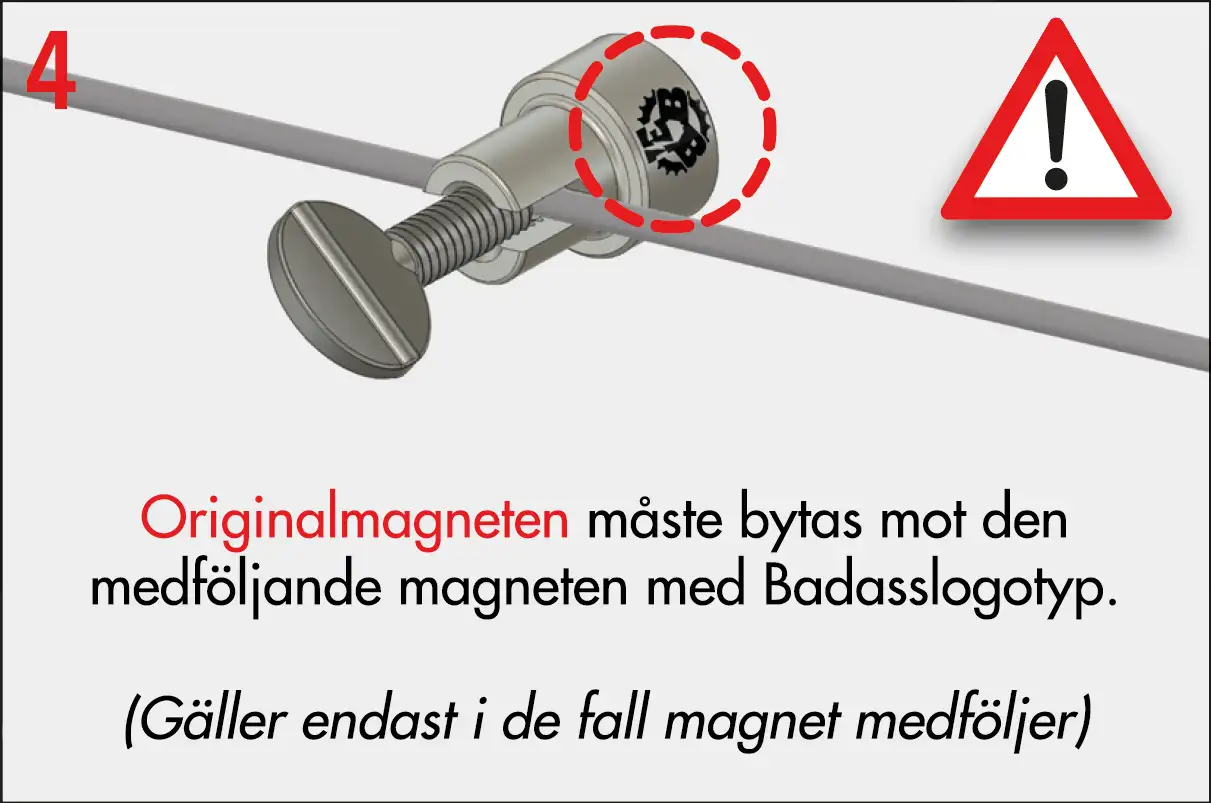

Bild 4. Byt ut/ta bort originalmagneten och ersätt den med medföljande magnet från Badass.
I vissa fall följer det inte med magnet och då kan originalmagneten användas efter att positionen ändrats.

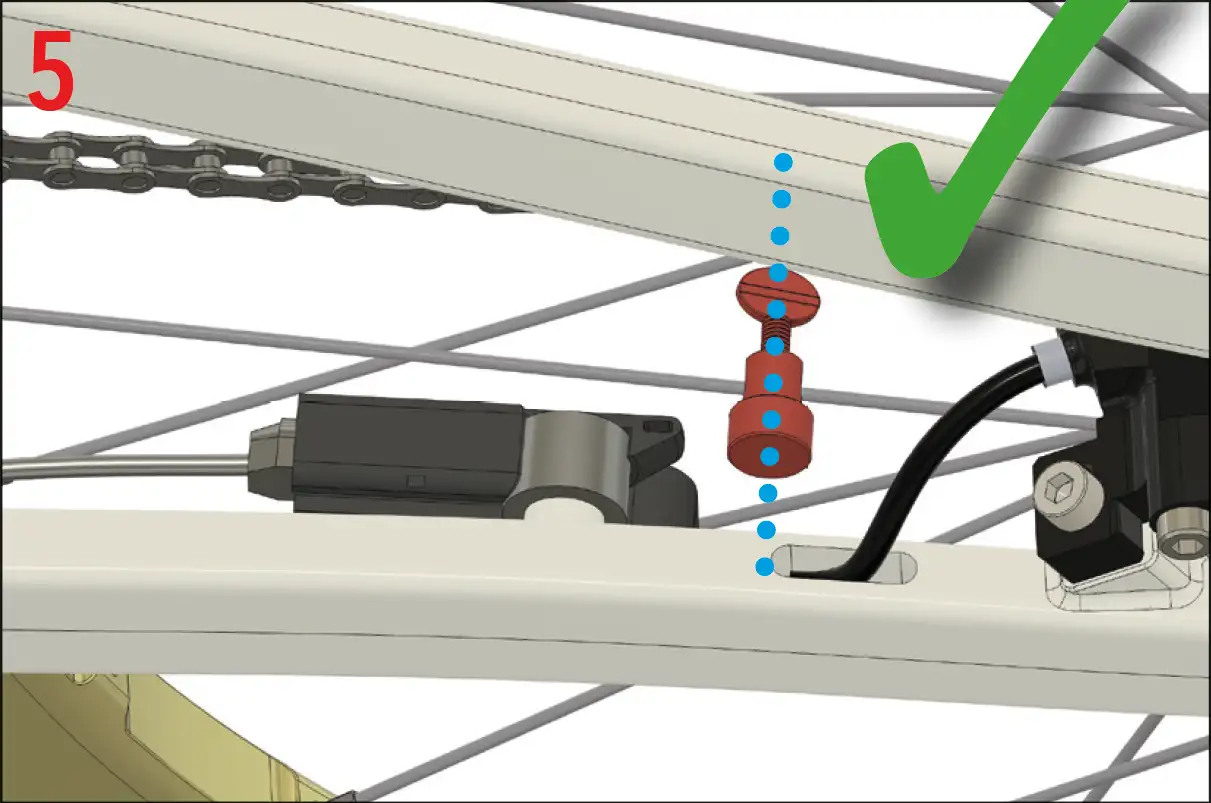

Bild 5. Här sitter magneten rätt monterad i förhållande till trimmet.

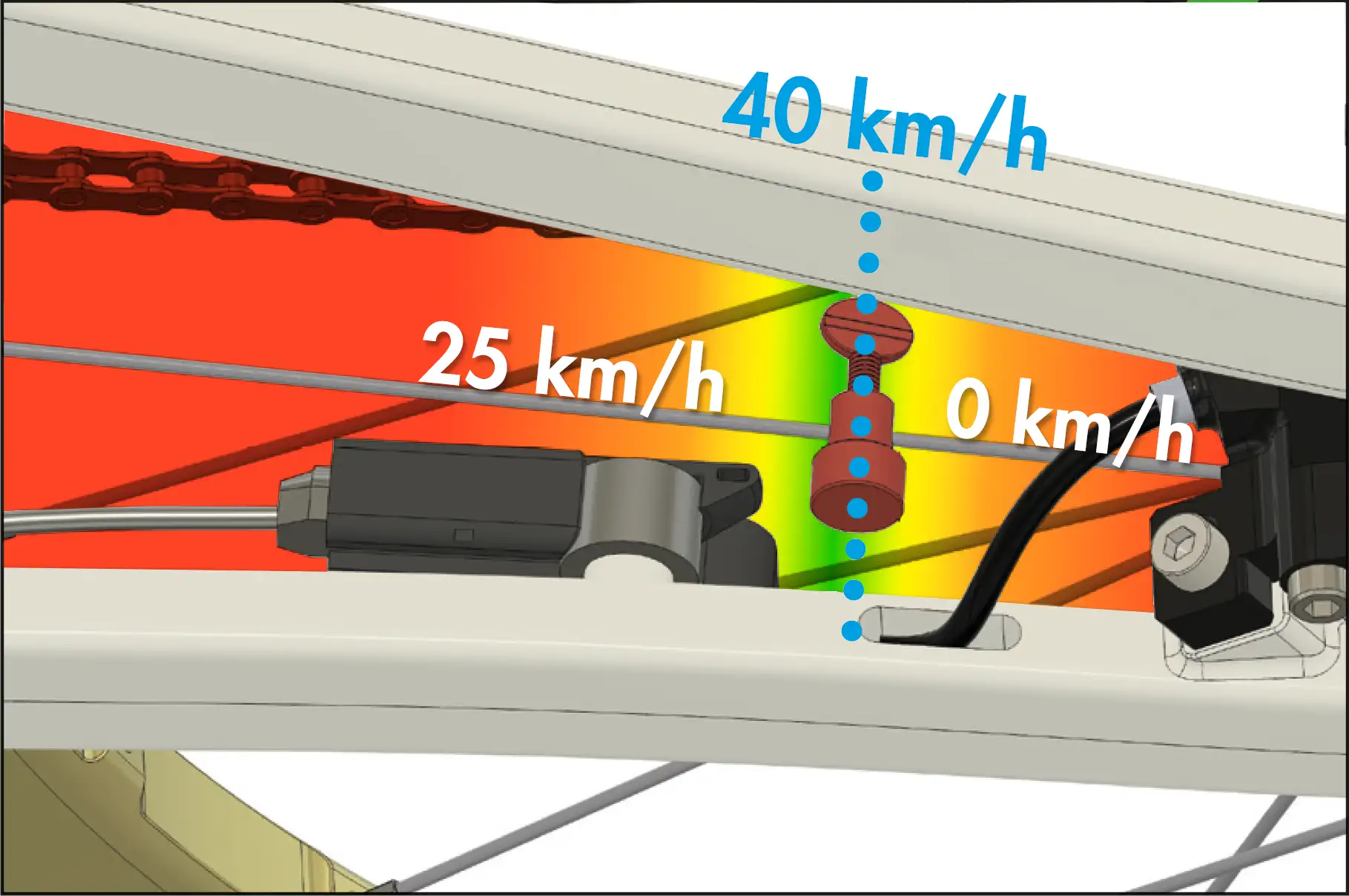

Bild 6.
Denna visar olika zoner och vad trimmet kommer ge för resultat. Monteras magneten i zonen som visar 25 km/h kommer originalsensorn känna av magneten och trimmet kommer inte ha någon effekt.

I den gröna zonen där det står 40 km/h fungerar trimmet och kommer assistera till den hastighet trimmet är kalibrerat till (40 km/h från fabrik).

I zonen med 0 km/h kommer varken originalsensor eller trim känna av trimmet och ingen hastighet kommer registreras.

Kontroll innan testkörning med motorstöd

Innan cykeln används med motorstöd bör denna kontroll utföras:

1. Kontrollera att trim och magnet sitter monterat som på bild 5/6.
2. Starta systemet
3. Lyft och snurra bakhjulet snabbt för hand (ej med hjälp av pedalerna).
4. Kontrollera i displayen att hastighet visas.
3. Följ hastigheten i displayen och kontrollera att den den sjunker jämnt och sakta medans bakhjulet saktar in.

Felsökning

- Om displayen visar en för hög eller hoppande hastighet beror det troligtvis på att både originalsensor och trim känner av magneten. Då kommer sensorn skicka dubbel eller hoppande hastighet till motorn.

- Visar din hastighetsmätare ingen hastighet, eller om du får en felkod, så är det vanligaste felet att magneten hamnat fel. Även batteriet i trimmet kan ha tagit slut.
