SpeedBox SB 1.3 (Egoing, Bafang) 4-pin (ON/OFF)
SpeedBox 1.3 till Bafang - Trim till elcykel med centermotor från egoing och Bafang med canbus (tillverkade 2020 eller senare). Detta trim tar helt bort hastighetsspärren för assistans vid 25km/h!
Tyvärr, produkten har utgått ur vårt sortiment
Information om SpeedBox SB 1.3 (Egoing, Bafang) 4-pin (ON/OFF)

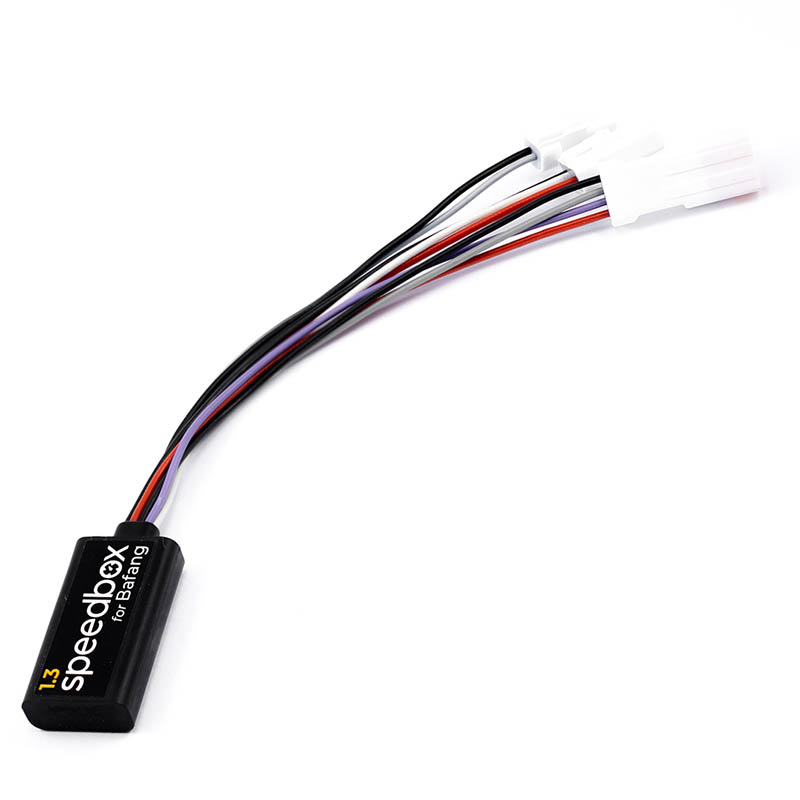

Speedbox 1.3 - Trim till egoing och Bafang centermotor. Trimmet är en processorkontrollerad enhet som tar bort spärren vid 25 km/h. Detta trim passar motorer som har en hastighetssensor med fyra stift (4-pin).
Aktivering sker via lampknappen. Displayen visar lampsymbolen när knappen tryckts in, vilket innebär att trimboxen är aktiverad och att motorn nu assisterar även efter 25 km/h. Trycker man in knappen igen så försvinner lampikonen och boxen är inaktiverad, dvs. cykeln fungerar precis som vanligt igen.
När trimmet är aktivt visas riktig hastighet upp till ca 23 km/h. Vid hastigheter över 23 km/h kommer ca 23 km/h visas.
- Assisterad maxhastighet: "Obegränsad"
- Aktivering: Via lampknappen på styrenhet.
(Bafang M300 saknar lampknapp men då används "pil upp" (håll in 2 sekunder) istället).
Passar följande motorer
Bafang och egoing centermotor, 250W/36V
- Crescent egoing - centermotor (MY 2020 eller senare)
- Kildemoes egoing - centermotor (MY 2020 eller senare)
- Bafang M300 - modest drive (MY 2020 eller senare)
- Bafang MaxDrive M400 centermotor (MY 2020 eller senare)
- Bafang M420 centermotor
Monteringvideo Speedbox 1.3
Videon visar montering och hantering av trimmet med Bluetooth, men tillvägagångssättet är detsamma.
Monteringsanvisning
1. Koppla isär kontakten för speed sensor (kontakt med fyra stift).
2. Anslut trimmets motsvarande kablar som en skarv mellan kontakterna för speed sensor.
3. Leta upp kontakten för belysning (två stift). OBS! blå kontakt på egoing.
4. Anslut trimmets blå-svarta kabel (hona) till hankontakten för belysning.
TIPS! Om din cykel har originalmonterad belysning kommer du behöva köpa belysningsadapter för att kunna använda trim och framlampa samtidigt (de använder samma kontakt i motorn). Adaptern hittar du som tillbehör nedan.
Användning av Speedbox 1.3 på EGIONG och Bafang
1. Starta elcykeln.
2. Aktivering och deaktivering av trimmet görs med lampknappen på styret.
3. När elcykeln startas är trimmet alltid avaktiverat.
4. Efter tryck på "lampknappen" visar displayen lampsymbolen och trimmet är aktivt.
5. Ytterligare tryck på "lampknappen" släcker symbolen och trimmet är åter inaktivt.
OBS! Passar endast Bafang/egoing (4-pin) MY2020
Detta trim passar endast till Bafang och egoing med fyrstiftad hastighetssensor (4-pin).
För att kontrollera vilket modellår det är på din motor kan du ta dessa guider till hjälp.
Klicka på din motortillverkare för rätt guide
Observera att användning av modiferade elcyklar är olagligt på allmän väg. Visa hänsyn till omgivning och medtrafikanter, följ trafikregler och använd hjälm!
